DMX Dissolvenze e Relè

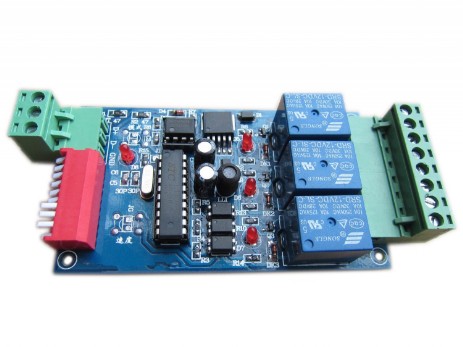

In questa pagina è descritto il collegamento di una scheda dissolvenze per LED RGB di potenza e di una scheda 3 Relè per commutare anche carichi a 230V. Il BUS DMX può essere esteso ad un'altra scheda dissolvenze ed altre schede Relè. Si possono gestire con Presepe Virtuale 63 Canali DMX512.

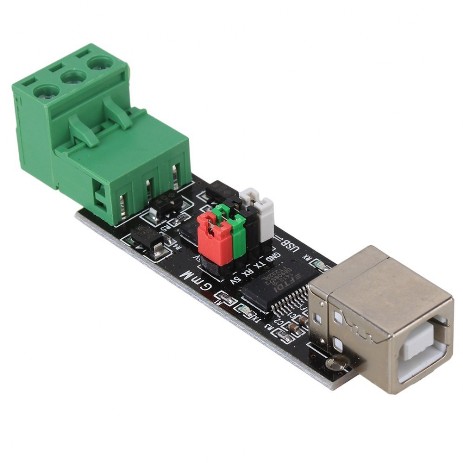

Il controller è basato su chip FTDI, si tratta di un piccolo modulo d'interfaccia USB > RS485.

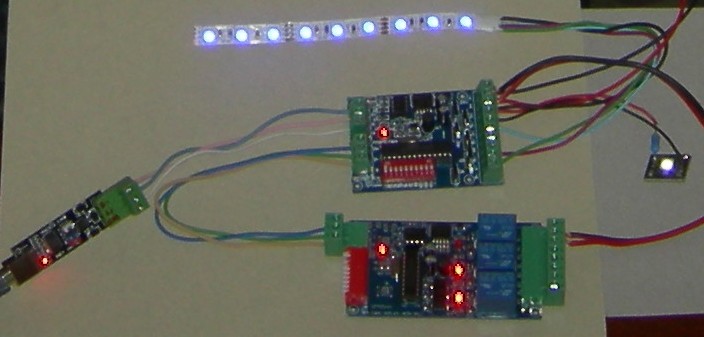

Il BUS è stato realizzato con semplici fili, viste le modeste lunghezze. Nel caso di collegamenti a lunga distanza occorre utilizzare l'apposito cavo schermato a 100 Ohm.

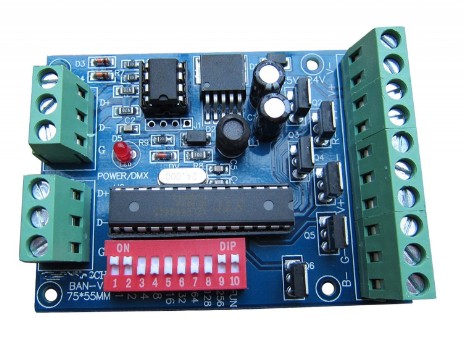

Indirizzo da impostare sul modulo dissolvenze.
Indirizzo base=1

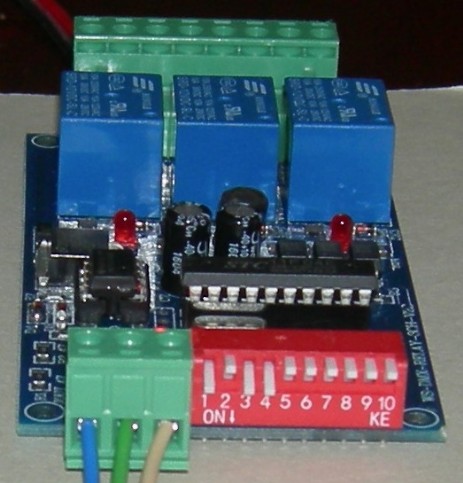

Indirizzo da impostare nel modulo Relè per configurare i tre relè come R1, R2, R3.
Indirizzo base=13

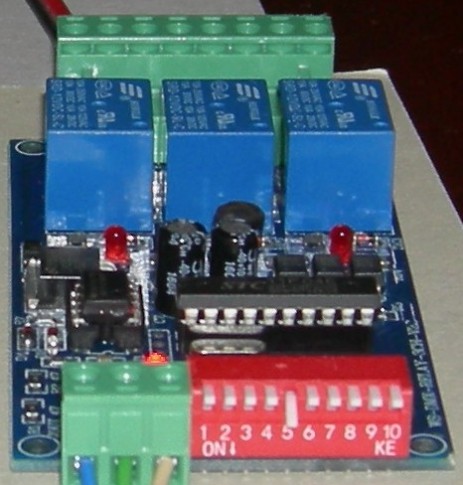

Indirizzo da impostare nel modulo Relè per configurare i tre relè come R4, R5, R6.
Indirizzo Base=16

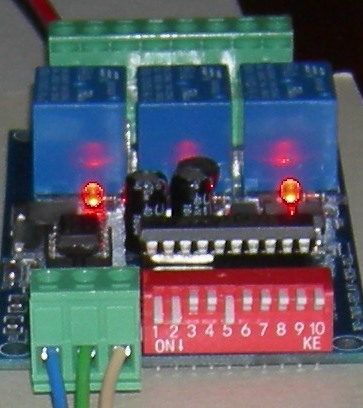

Indirizzo da impostare nel modulo Relè per configurare i tre relè come R7, R8, R9.
Indirizzo Base=19

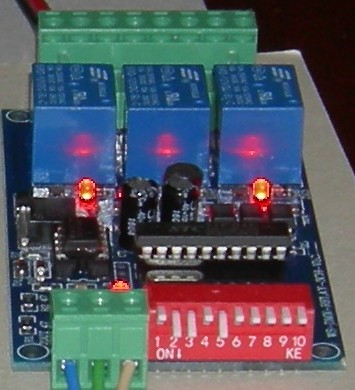

Indirizzo da impostare nel modulo Relè per configurare i tre relè come R10, R11, R12.
Indirizzo Base=22

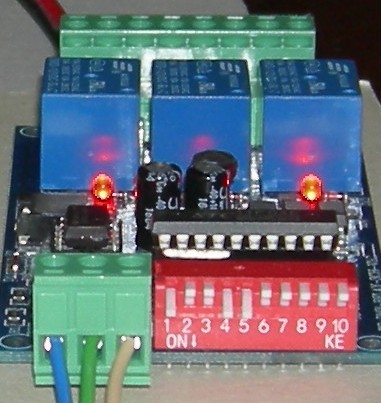

Indirizzo da impostare nel modulo Relè per configurare i tre relè come R13, R14, R15.
Indirizzo Base=25

Il riepilogo dei Canali DMX gestiti da Presepe Virtuale è disponibile QUI

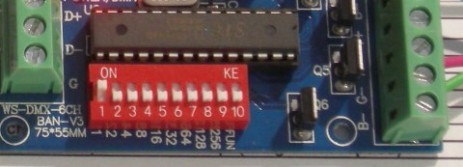

Uno strumento Virtuale utile alla configurazione dei dip_Switch per impostare l'indirizzo DMX è disponibile nella sezione Download.

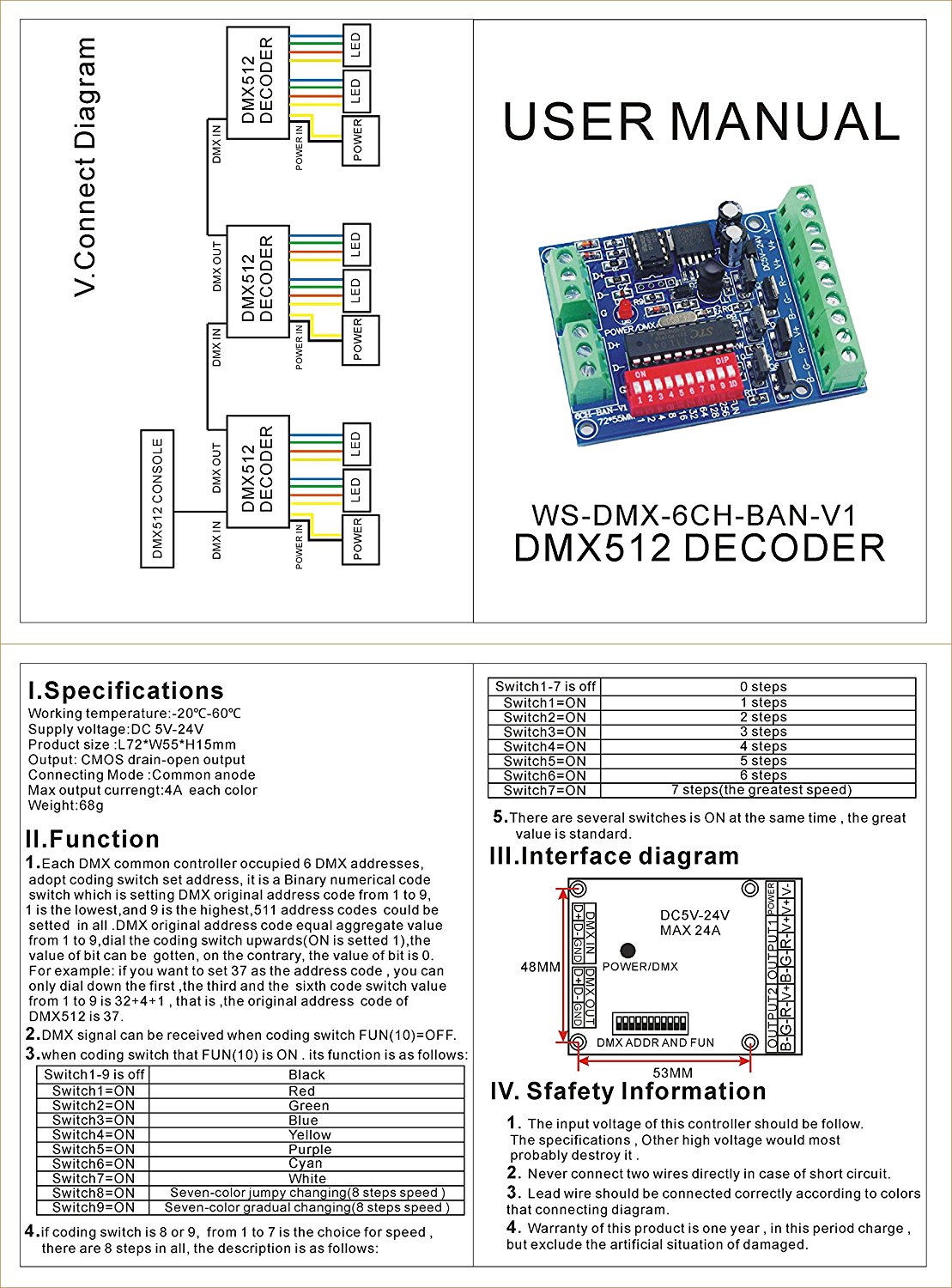

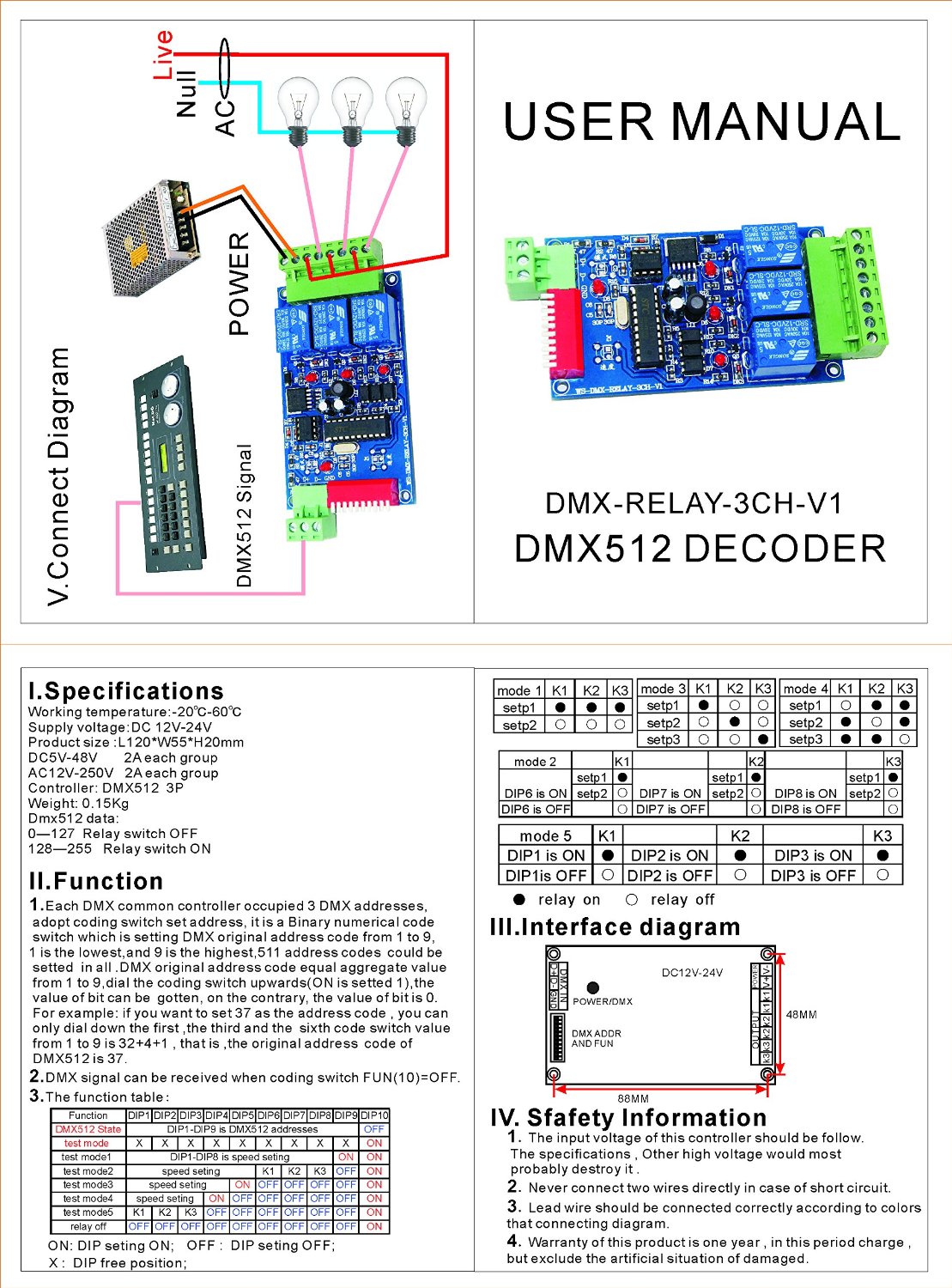

La scheda tecnica del modulo dissolvenze utilizzato è disponibile QUI
