Interfaccia USB DMX512 Arduino - Collegamenti

Effetto Tramonto con LED RGB, Arduino UNO e Shield DMX512
DMX512 Christmas light - real sunset effect

Il software Presepe Virtuale permette la gestione di dissolvenze verso dimmer costruiti intorno a schede Arduino o Velleman e la contemporanea replica delle dissolvenze e dei canali ON-OFF su DMX512.
Di seguito, un esempio di collegamento tra controller DMX e dispositivo dimmer a 6 canali per LED RGB, collegati nella seguente modalità:

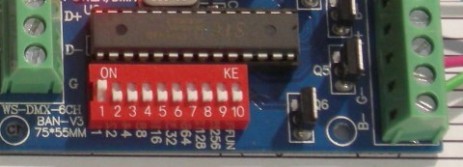

Indirizzo DMX base =1  (tutti i dip switch verso OFF tranne il n° 1)

Canale 1 = LED Bianchi per il giorno
Canale 2 = LED Blu della striscia RGB
Canale 3 = non utilizzato
Canale 4 = LED Rossi della striscia RGB
Canale 5 = LED Verdi della striscia RGB
Canale 6 = non utilizzato


Alcune foto che evidenziano i collegamenti:


Per ulteriori informazioni consulta la pagina dedicata al protocollo DMX

Video dell'effetto tramonto ottenuto:
