Principio della sovrapposizione degli effetti
Il principio della sovrapposizione degli effetti è un concetto fondamentale nella teoria dei circuiti elettrici che afferma che gli effetti individuali di più sorgenti di tensione o corrente in un circuito possono essere analizzati separatamente e poi sommati per ottenere l'effetto totale.
In altre parole, se ci sono più generatori di tensione o corrente in un circuito, è possibile determinare l'effetto di ciascun generatore separatamente e poi combinare questi effetti per ottenere l'effetto complessivo nel circuito.

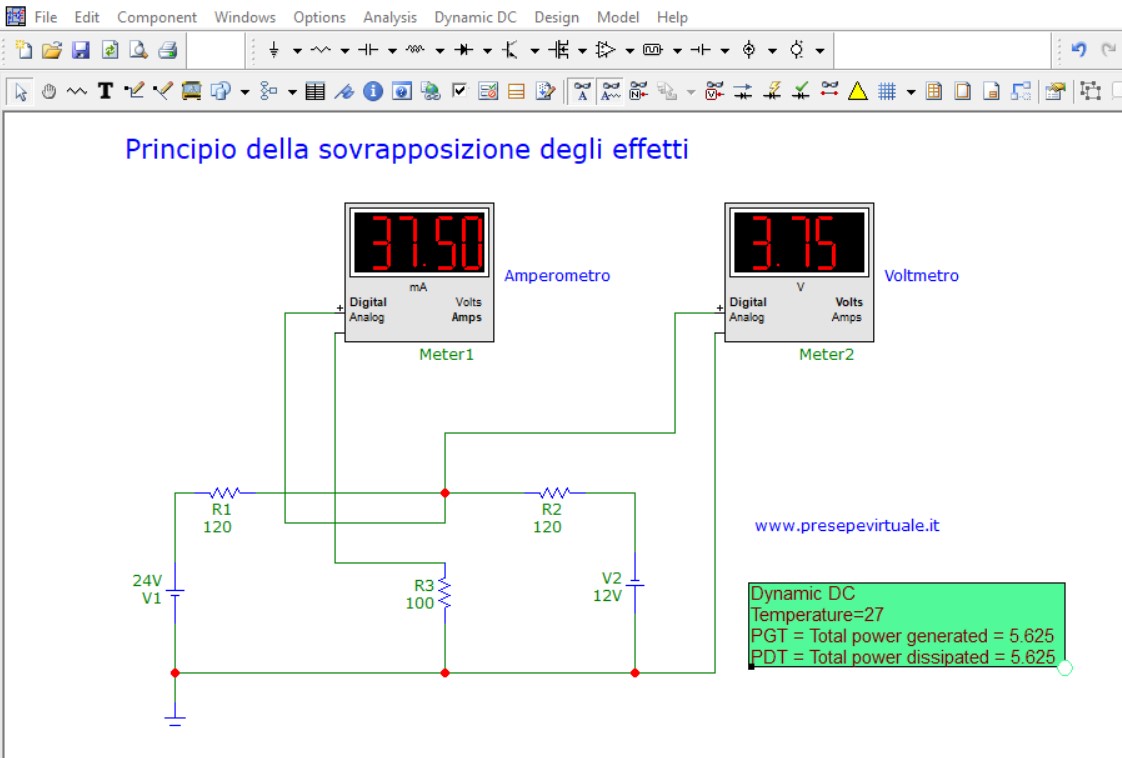

Ecco un esempio in MicroCap per illustrare il principio della sovrapposizione degli effetti:
Simulando il circuito gli strumenti ci riportano la corrente e la tensione sul resistore R3 che valgono:
IR3=37.5 mA e VR3=3.75V
Gli stessi valori li dovremo ottenere applicando il principio della sovrapposizione degli effetti, come segue:

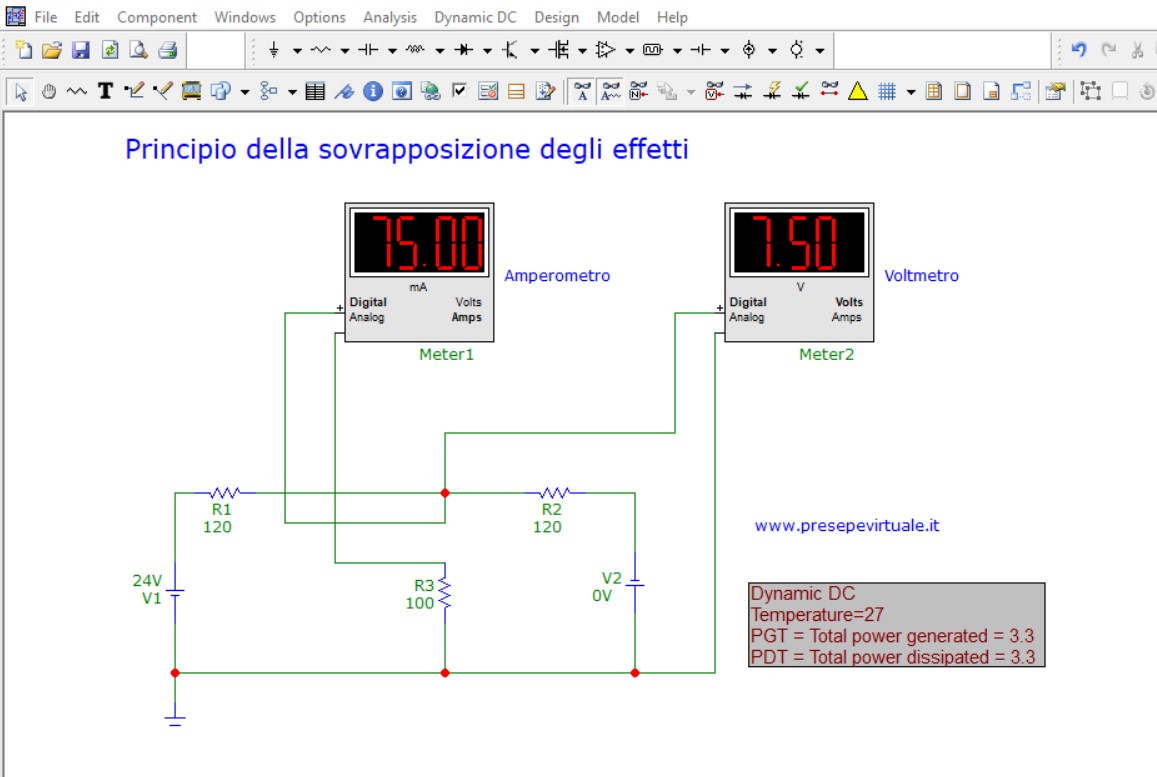

prima facciamo agire nel circuito solo generatore V1, mettento V2=0 ed otteniamo i seguenti valori:
IR3=75mA e VR3=7.5V

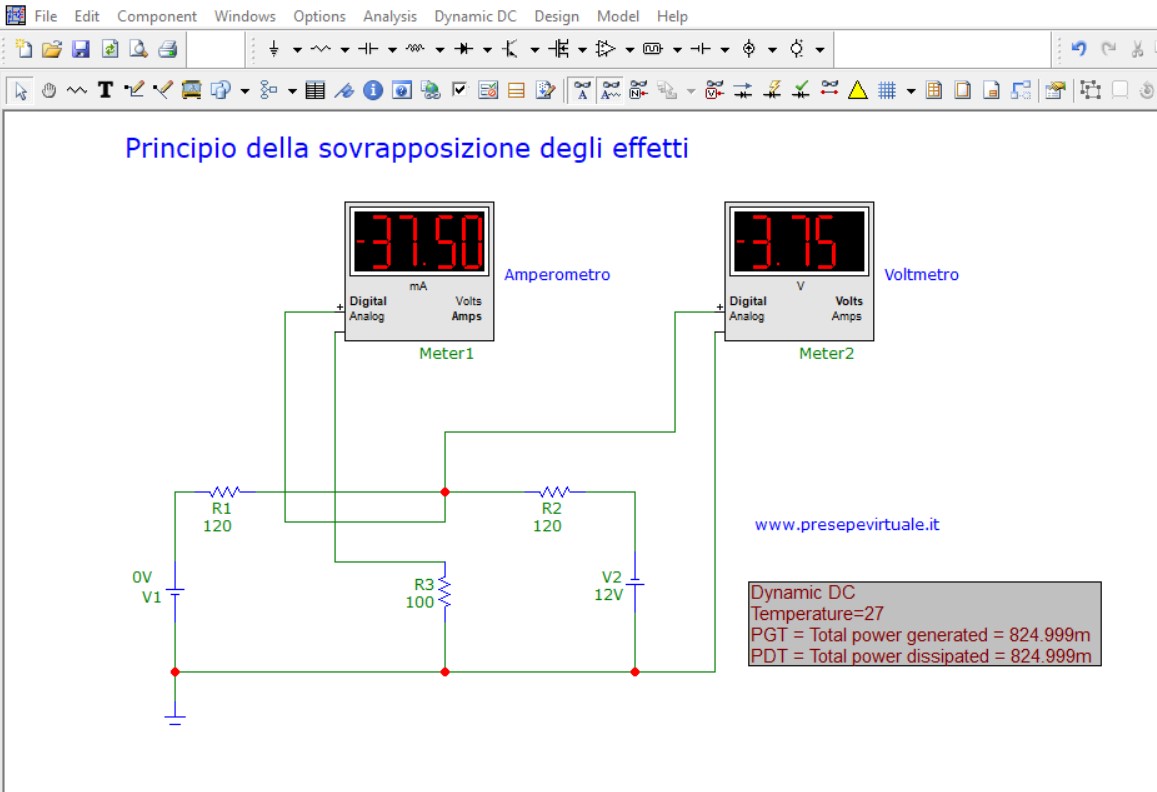

Poi successivamente facciamo agire solo il generatore V2, impostando V1 a 0V, ed otteniamo i seguenti valori:
IR3=-37.5mA (importante prestare attenzione al segno - )
VR3=-3.75V
Ora, sovrapponendo gli effetti otteniamo:
IR3=75.0-37.50=37,5mA
VR3=7.5-3.75=3,75V
Questo principio può essere esteso a più di due generatori e può essere applicato anche ai circuiti con generatori di corrente.
Il vantaggio principale della sovrapposizione degli effetti è semplificare l'analisi di circuiti complessi suddividendoli in componenti più gestibili. Tuttavia, va notato che questo principio si applica solo a circuiti lineari, dove gli effetti sono proporzionali alle grandezze in gioco.
Il file formato Micro-Cap dell'esercizio si può scaricare QUI
