ULN2803 ?

Quanta corrente può sopportare un ULN2803A?

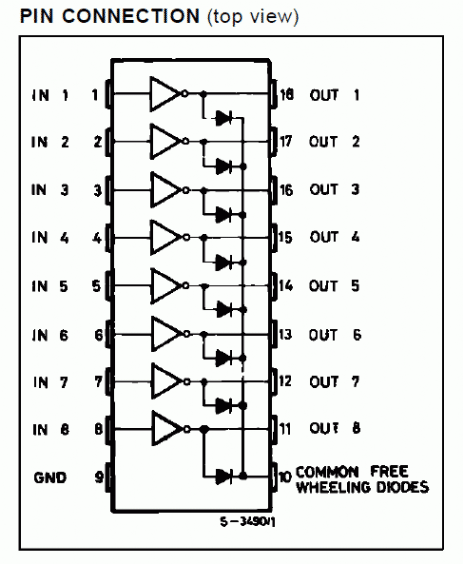

Il circuito integrato ULN2803A contiene 8 Transistori Darlington e rappresenta un' utile alternativa ai singoli transistor quando ne servono diversi e non è richiesta una elevata corrente sul carico semplificando così il cablaggio. Il simbolo logico è il seguente:

Ogni ingresso può essere direttamente collegato all'uscita del microcontrollore accettando livelli di tensione TTL 0-5V disponendo già internamente della resistenza di polarizzazione di base. Il grafico di destra, Fig 2, ci mostra il valore della massima corrente di collettore riferita ad ogni elemento degli otto disponibili. La linea tratteggiata in corrispondenza di 400mA ci fornisce il valore massimo assoluto e le varie curve ci evidenziano il valore di IC in funzione del numero delle uscite simultanee attivate e del duty cycle. Nel caso in cui le uscite che lavorano sono contemporaneamente tutte le 8 disponibili, ed il duty cycle è pari ad 80%, la corrente ammessa per ogni elemento scende a 200mA, che rimane comunque un valore che permette di accendere un diodo LED di potenza. Ovviamente, la resistenza di limitazione dovrà essere calcolata in modo da non superare questo valore per evitare la bruciatura dell' ULN2803A.
