K8061

Pagina dedicata alla scheda di interfaccia USB Velleman K8061

In questa pagina vegono proposte soluzioni hardware e software da utilizzare in abbinamento a questa interfaccia per computer.
Per le informazioni di base occorre rivolgersi al sito della Velleman o Futura Elettronica; nella pagina di presepevirtuale.it dedicata a questa scheda, saranno disponibili soluzioni software in ambiente LabVIEW ed interfacce di potenza personalizzate da impiegare anche in ambito presepistico.
Il produttore consiglia il sistema operativo Microsoft Windows XP, comunque è possibile utilizzare la scheda con Microsoft Windows 8 a 32bit seguendo la procedura manuale per l'installazione del driver tramite i seguenti passaggi:

0) Effettuare sempre una copia di backup dei dati e dei documenti importanti prima di installare nuove applicazioni!!

1) Inserire il CD fornito o scaricare i driver aggiornati dal sito Velleman;

2) Alimentare la scheda K8061 con un alimentatore adatto;

3) Collegare il cavo USB in una porta libera del computer;

4) Andare su Gestione Dispositivi tramite il tasto Start(quello con il logo di Windows)+X;

5) Nell'elenco dei dispositivi cliccare con il destro sul dispositivo con punto esclamativo giallo e selezionare aggiorna driver;

6) Selezionare il percorso dove è dislocata la cartella dei driver della scheda (USB_Driver);

8) Comparirà il messaggio che il driver non è certificato, cliccare su OK;
Attenzione! Questo messaggio indica che Windows potrebbe riportare dei malfunzionamenti caricando questo driver, personalmente non ho riscontrato problemi.
La procedura è ora terminata, ritornando in gestione dispositivi sarà presente il nuovo dispositivo chiamato:
Custom USB Device K8061 USB Interface Card. Ora la scheda è utilizzabile!
Per verificare il buon funzionamento della scheda si può utilizzare l'applicazione demo fornita nel CD (immagine seguente)

Oppure, se si utilizza LabVIEW si possono scaricare gli esempi forniti da presepevirtuale.it (immagine seguente), scaricabili dalla pagina download.

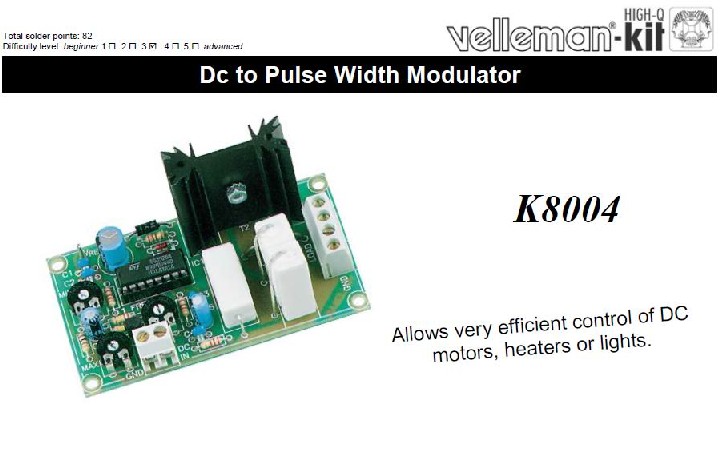

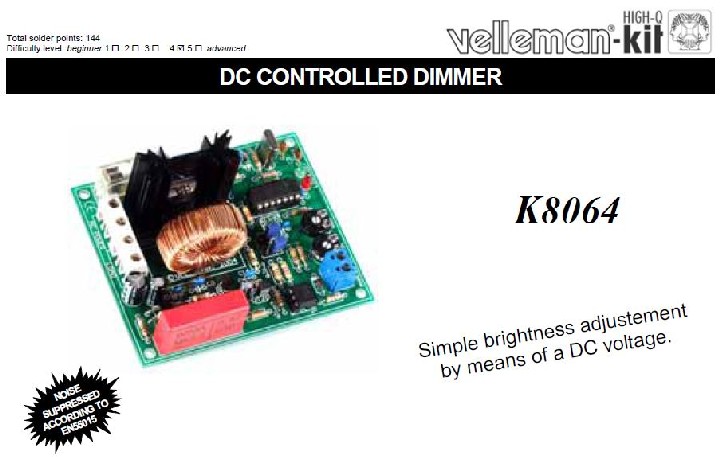

La scheda di interfaccia K8061 può essere abbinata ad interfacce di potenza come schede a relè tipo quella proposta nella sezione riguardante i progetti a 230V, schede dimmer per comandare lampade o LED di potenza, KIT elettronici prodotti sempre da Velleman come il K8064 ed il KIT K8004.
